Description

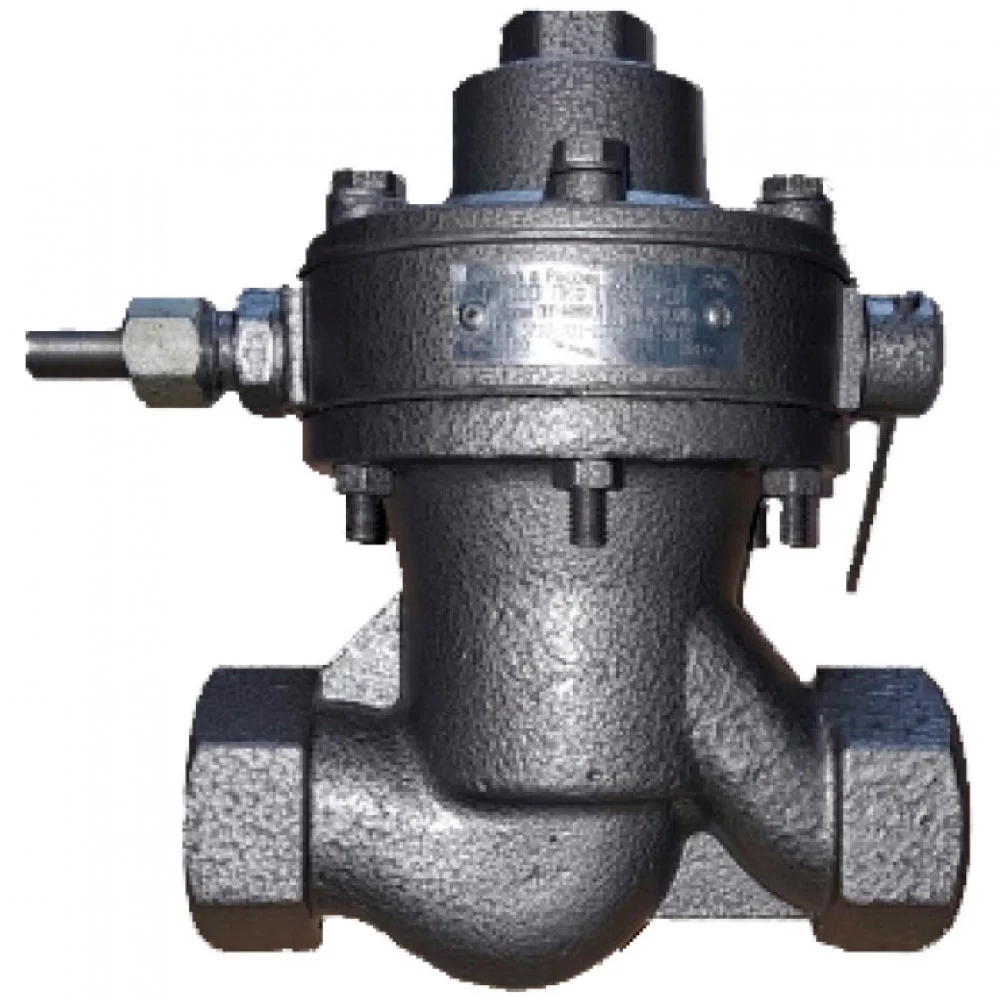

Клапаны-отсекатели предохранительные ПКК-40М предназначены для герметичного перекрытия подачи неагрессивных газов(или воздуха) при: повышении давления на контролируемом участке сети сверх установленного предела; уменьшении перепада давления газа между входным и контролируемым ниже определенной величины.Открытие клапанов производится в ручную путем кратковременного открытия пусковых пробок.Клапаны устанавливаются перед регуляторами давления, а импульс контролируемого давления берется после регуляторов давления.Вид климатического исполнения УХЛ2 ГОСТ 15150-69, но для работы при температуре от -40С до 45С0.Клапаны ПКК-40М выпускаются в следующих вариантах: Клапан ПКК-40МН-0,6 ТУ 28.14.11-001-462235091-2020 Клапан ПКК-40МС-0,6 ТУ 28.14.11-001-462235091-2020Техническая характеристика Наименование основных параметров и размеров Норма ПКК-40М Диаметр условного прохода Ду, мм 40 Давление газа на входе, МПа 0,6 Пределы регулирования контролируемого давления: с пружиной низкого давления, кПа 1,5 — 5,0 с пружиной среднего давления, кПа 5,0 - 6,0 Наименьшее входное давление, при котором закрывается основной клапан: при работе на природном газе,МПа 0,01 — 0,015 при работе на сжиженном газе,МПа 0,03 — 0,05 Присоединительные размеры на входе и на выходе: внутренняя резьба трубная, дюйм 11/2 Габариты, мм длина 170 ширина 124 высота 260 Масса, кг 4,7 Клапаны должны устанавливаться так, чтобы направление стрелки на корпусе совпадало с направлением потока газа.Клапан устанавливается перед регулятором давления непосредственно на трубопроводе Ду 40, с обязательной поставкой контргаек по торцам корпуса и дополнительного крепления не требует.Импульсная линия контролируемого давления после регулятора давления газа подводится к мембранной камере клапана трубой Ду 15 и присоединятся на накидной гайке.При установке клапана с дистанционным и автоматическим открытием, трубопровод, соединяющий мембранную камеру с атмосферой, присоединяется с резьбовым отверстием труб 1/2 ” взамен пусковой пробки. Длина трубопровода и проходное сечение пускового устройства должны иметь пропускную способность не менее 12 нм3/час при общих потерях давления не более 1,0 кПа на низком и не более 4,0 кПа на среднем контролируемых давлениях.Качество монтажа клапана проверьте путем испытания на герметичность всех соединений давлением воздуха, превышающих верхний предел настройки 200 — 400 Па.Примечание. Испытания клапана водой запрещаются.
