Description

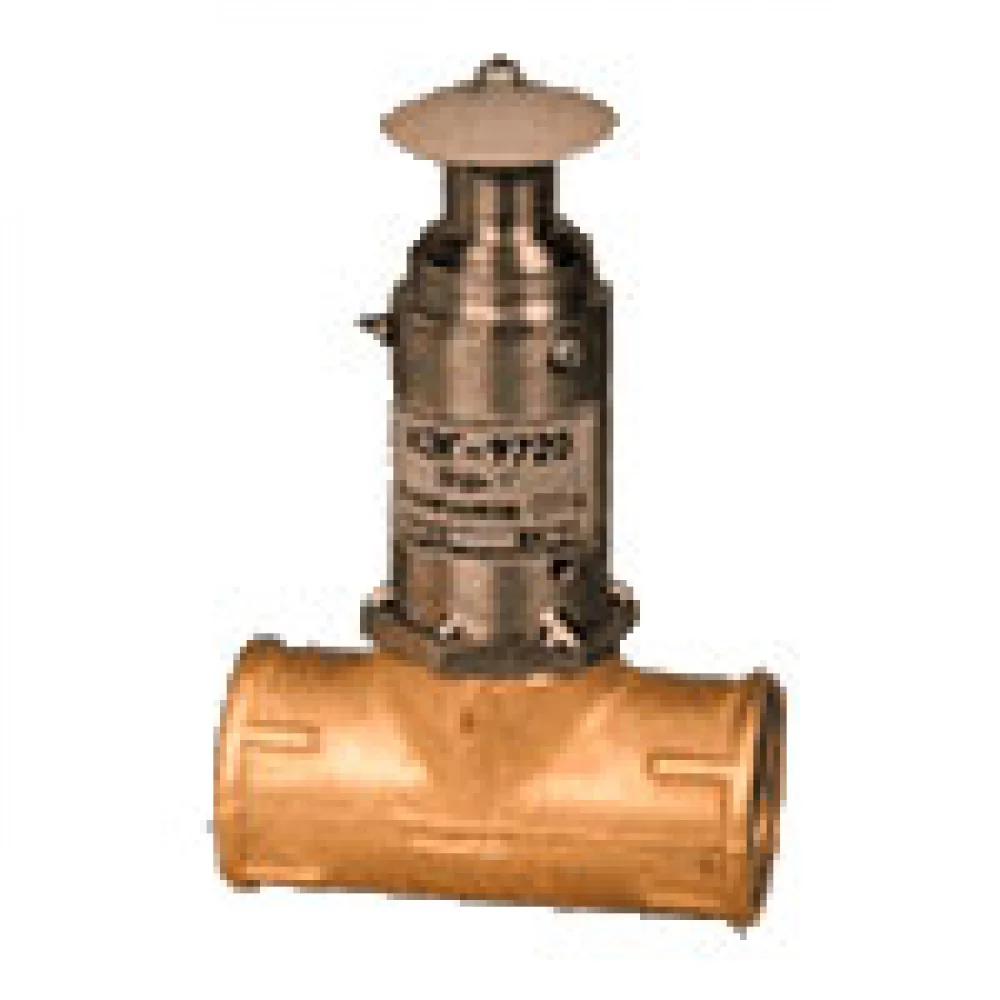

Электромагнитные клапаны КЭГ-9720 (нормально открытые) используются в автоматизированных системах контроля газогорелочных устройств, отопительных установок, трубопроводных технологических системах для регулирования потока газов. Используются в комплексе с приборами СГГ-6М и СГГ10Б.По герметичности затвор клапана соответствует классу А по ГОСТ 9544-93.Класс защиты IP40. Диаметр, мм Тип присоединения Рабочее давление, МПа Пропускная способность, м3ч Напряжение, В Габаритные размеры, LxBxH, мм. Масса, кг 15 муфтовый 0-0,003 0,6 40 50х125х65 0,8 20 муфтовый 0-0,003 0,9 40 50х135х65 0,8 25 муфтовый 0-0,003 1,3 40 60х150х80 0,9 32 муфтовый 0-0,003 50 40 65х160х95 1,0 Клапаны КЭГ-9720 (нормально закрытые) используются в автоматизированных системах управления газогорелочными устройствами, теплоагрегатами, бытовыми отопительными установками и трубопроводных системах для управления газовыми потоками. Используются в комплексе с приборами системы загазованности СТГ-1.Присоединение к газопроводу осуществляется в двух вариантах: резьба (ГОСТ 6357-73); Фланцы (ГОСТ 12815-80)Клапан выполнен из стойких к коррозии материалов (нержавеющая сталь, алюминий), на входе имеется фильтр для защиты седла клапана.Имеется система электрического присоединения, оснащенная выпрямителем и заземляющим контактом.В корпусе клапана имеется патрубок (1/4'') служащий для подключения контрольных приборов, датчиков давления, запальной горелки и т.д.По герметичности затвор клапана соответствует классу А по ГОСТ 9544-93. Диаметр, мм Тип присоединения Рабочее давление, МПа Пропускная способность, м3ч Напряжение, В Габаритные размеры, LxBxH, мм. Масса, кг 20 муфтовый 0-0,1 0-0,4 3,6 220 100х90х165 2,5 25 муфтовый 0-0,1 0-0,4 4,9 220 100х90х165 2,8 32 муфтовый 0-0,1 0-0,4 130 220 160х100х190 3,7 40 муфтовый 0-0,1 0-0,4 180 220 160х100х190 3,9 50 фланцевый 0-0,1 0-0,4 200 220 160х100х190 4,2 65 фланцевый 0-0,1 0-0,4 250 220 320х155х290 13 80 фланцевый 0-0,1 0-0,4 440 220 15
