Description

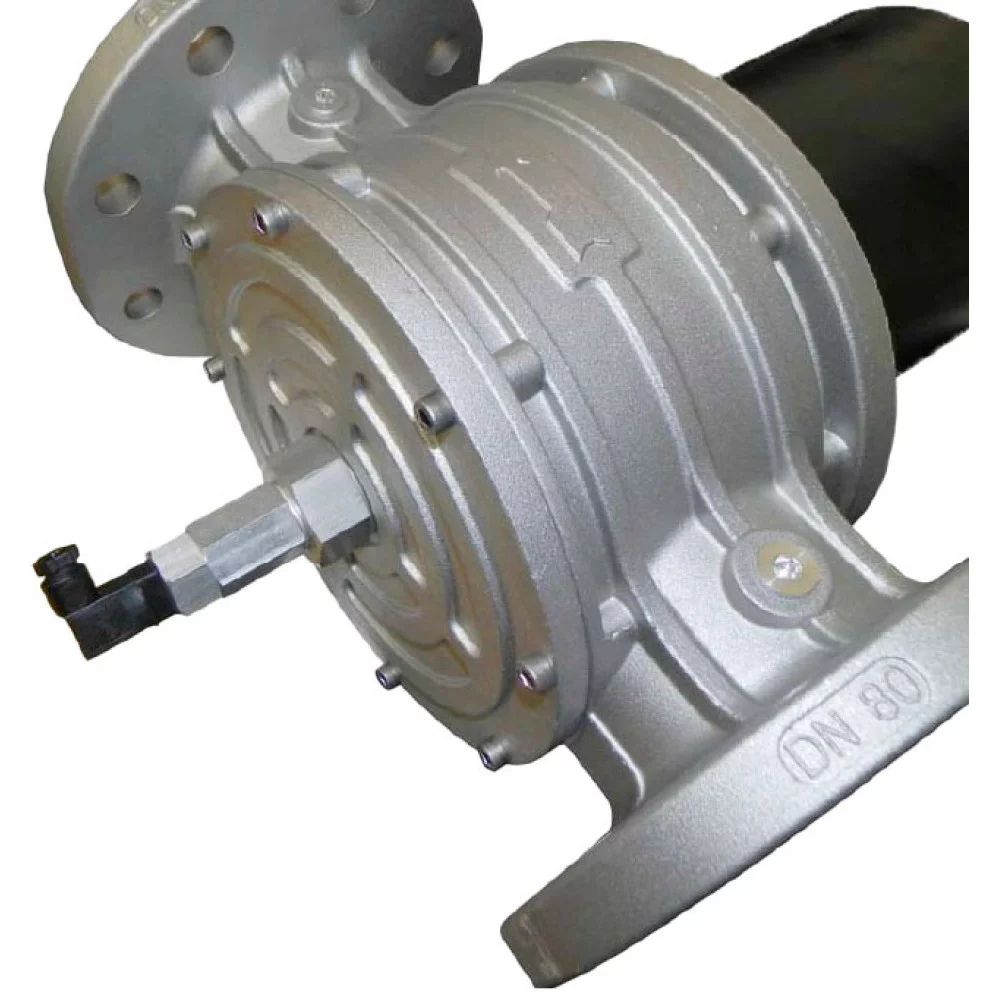

Клапаны EVP/NC MADAS - автоматические электромагнитные двухпозиционные, нормально-закрытого типа. При поступлении напряжения на соленоид, клапан открывается. Закрывается клапан при отсутствии напряжения. Все клапаны поставляются с заглушкой, вместо которой в любое время можно поставить индикатор положения клапана с сухими контактами, сигнал которого передает в диспетчерскую информацию о положении клапана.Клапаны Мадас предназначены для установки в качестве запорно-регулирующих органов и органов безопасности для управления потоком газа в системах дистанционного управления теплогенераторов, газогорелочных устройств паровых и водогрейных котлов, бытовых отопительных установок и технологических трубопроводных системах. Клапаны Мадас серии EVP/NC также используются в системе автоматического контроля герметичности газогорелочных устройств.Клапаны возможно устанавливать, как на вертикальном, так и на горизонтальном участке трубопровода (исключая положение катушкой вниз).При использовании в качестве топлива попутный газ или биогаз, необходимо заказывать специальную версию, адаптированную на работу с таким составом.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Наименование Параметры Рабочая среда метан, сжиженный газ, азот(сухие газы), биогаз Тип присоединения DN15...DN50 - муфтовое, согласно EN 10226 DN32...DN300 - фланцевое, согласно ГОСТ 33259-2015 Максимальное рабочее давление, МПа 0,036 / 0,05 / 0,1 / 0,3 / 0,6 Температура окружающей среды, С от —40 до +60 ( для DN200...DN300 от -30 до +60 С) Степень защиты IP65 Напряжение питания, В 12В пост.ток, 24В пост. ток, 230В/50-60 Гц Максимальный ток через контакты индикатора положения 1А при U=230В/50Гц Монтажное положение горизонтальное, вертикальное (кроме DN250...DN300) Материал корпуса сплав алюминия Время закрытия клапана 1 сек Время открытия клапана от 1 до 20 сек для клапанов с функцией медленного открытия Автоматические нормально закрытые клапаны EVP/NC с возможностью установки индикатора положения Ду, мм Соединение Максимальное рабочее давление, МПа (бар) 0,036 (0,36) 0,1 (1,0) 0,3 (3,0) 0,6 (6,0) 15 резьба EW020066 008 EW020066 108 EVP020067 308 EVP020067 608 20 резьба EW030066 008 EW030066 108 EVP030067 308 EVP030067 608 25 резьба EW040066 008 EW040066 108 EVP040067 308 EVP040067 608 32 резьба EVPC050066 008 EVPC050066 008 EVP050067 308 EVP050067 608 40 резьба EVPC060066 008 EVPC060066 008 EVP060067 308 EVP060067 608 50 резьба EVPC070066 008 EVPC070066 008 EVP070067 308 EVP070067 608 25 фланец EVPС250066 008 EVP250066 108 EVP250067 308 EVP250067 608 32 фланец EVPC320066 008 EVPC320066 108 EVP320067 308 EVP320067 608 40 фланец EVPC400066 008 EVPC400066 108 EVP400067 308 EVP400067 608 50 фланец EVPC500066 008 EVPC500066 108 EVP500067 308 EVP500067 608 65 фланец EVPC080066 008* EVPC080066 108 EVP080067 308 EVP080067 608 80 фланец EVPC090066 008* EVPC090066 108 EVP090067 308 EVP090067 608 100 фланец EVPC100066 008* EVPC100066 108 EVPC100067 308 EVP100067 608 125 фланец EVP110066 008 EVP110066 108 EVP110067 308* EVP110067 608* 150 фланец EVP120066 008 EVP120066 108 EVP120067 308* EVP120067 608* Автоматические нормально закрытые клапаны EVP/NC (EVPF) с ручным регулятором расхода Ду, мм Соединение Максимальное рабочее давление, МПа (бар) 0,036 (0,36) 0,1 (1,0) 0,3 (3,0) 0,6 (6,0) 15 резьба EWF020066 008 EWF020066 108 EVPF020067 308 EVPF020067 608 20 резьба EWF030066 008 EWF030066 108 EVPF030067 308 EVPF030067 608 25 резьба EWF040066 008 EWF040066 108 EVPF040067 308 EVPF040067 608 32 резьба EVPCF050066 008 EVPCF050066 108 EVPF050067 308 EVPF050067 608 40 резьба EVPCF060066 008 EVPCF060066 108 EVPF060067 308 EVPF060067 608 50 резьба EVPCF070066 008 EVPCF070066 108 EVPF070067 308 EVPF070067 608 25 фланец EVPСF250066 008 EVPF250066 108 EVPF250067 308 EVPF250067 608 32 фланец EVPCF320066 008 EVPCF320066 108 EVPF320067 308 EVPF320067 608 40 фланец EVPCF400066 008 EVPCF400066 108 EVPF400067 308 EVPF400067 608 50 фланец EVPCF500066 008 EVPCF500066 108 EVPF500067 308 EVPF500067 608 65 фланец EVPCF080066 008* EVPCF080066 108 EVPF080067 308 EVPF080067 608 80 фланец EVPCF090066 008* EVPCF090066 108 EVPF090067 308 EVPF090067 608 100 фланец EVPCF100066 008* EVPCF100066 108 EVPCF100067 308 EVPF100067 608 125 фланец EVPF110066 008 EVPF110066 108 EVPF110067 308* EVPF110067 608* 150 фланец EVPF120066 008 EVPF120066 108 EVPF120067 308* EVPF120067 608* 200** фланец EVPF130036 008 EVPF130036 108 EVPF130036 308 EVPF130036 608 250** фланец EVPF140036 008 - 300** фланец EVPF150036 008 EVPF150036 108 EVPF150036 308 -
