Измерительный комплекс СГ-ТК-Д-4 на базе счетчика ВК и корректора ТС

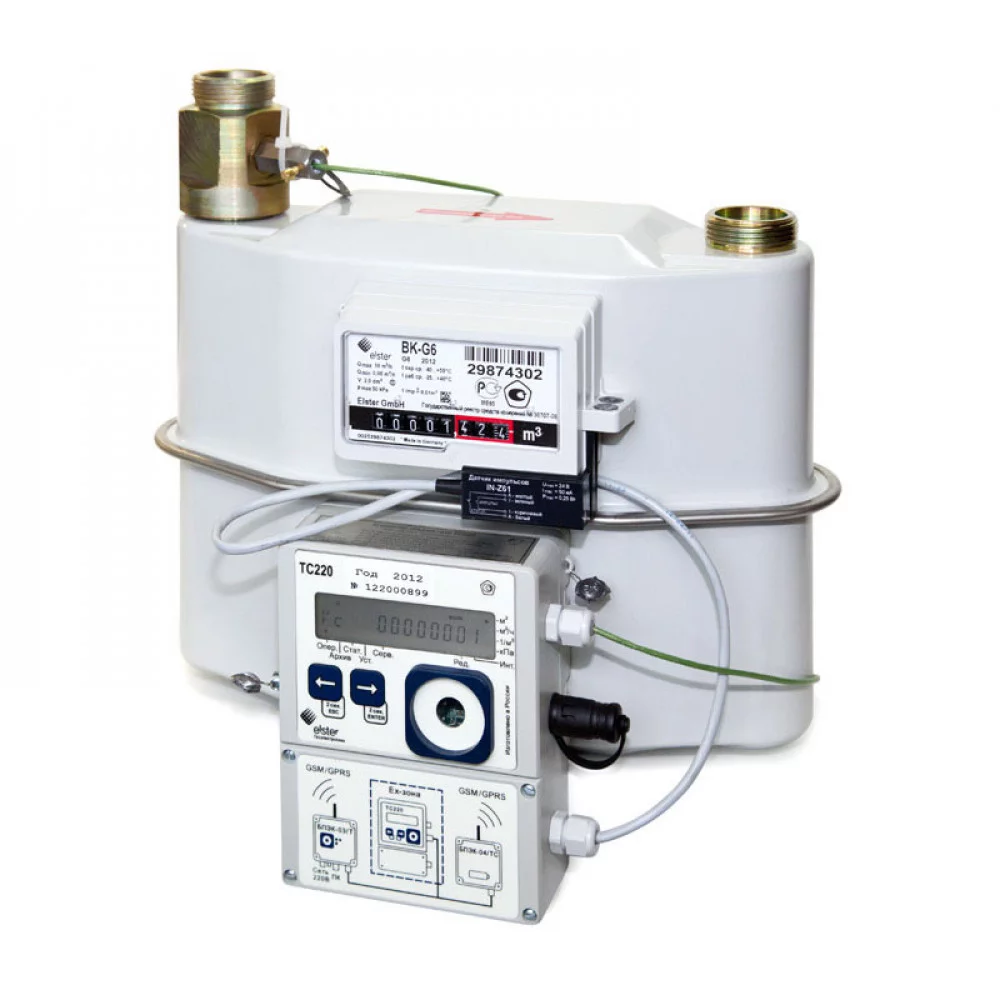

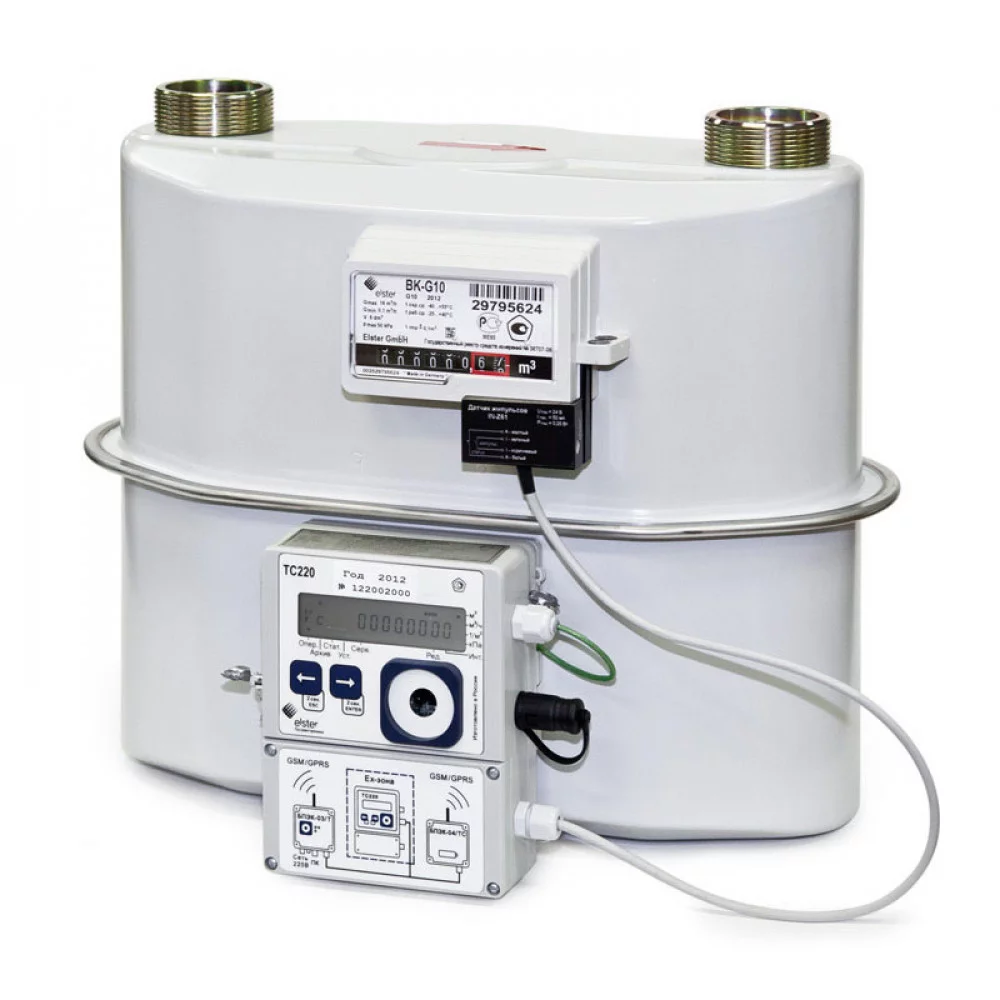

Измерительный комплекс СГ-ТК-Д-4 предназначен для измерения объема природного газа по ГОСТ 5542 и других неагрессивных сухих и очищенных однокомпонентных и многокомпонентных газов в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний диафрагменных счетчиков газа ВК по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.Принцип действия комплекса СГ-ТК-Д-4 основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС220.ВАРИАНТЫ МОНТАЖА ДЛЯ ИЗМЕРИТЕЛЬНОГО КОМПЛЕКСА СГ-ТК-Д-4: 1) монтаж корректора и датчика температуры на корпус счетчика газа 2) монтаж корректора на стену (корпус), датчика температуры в входной (выходной) патрубок счетчика газа
