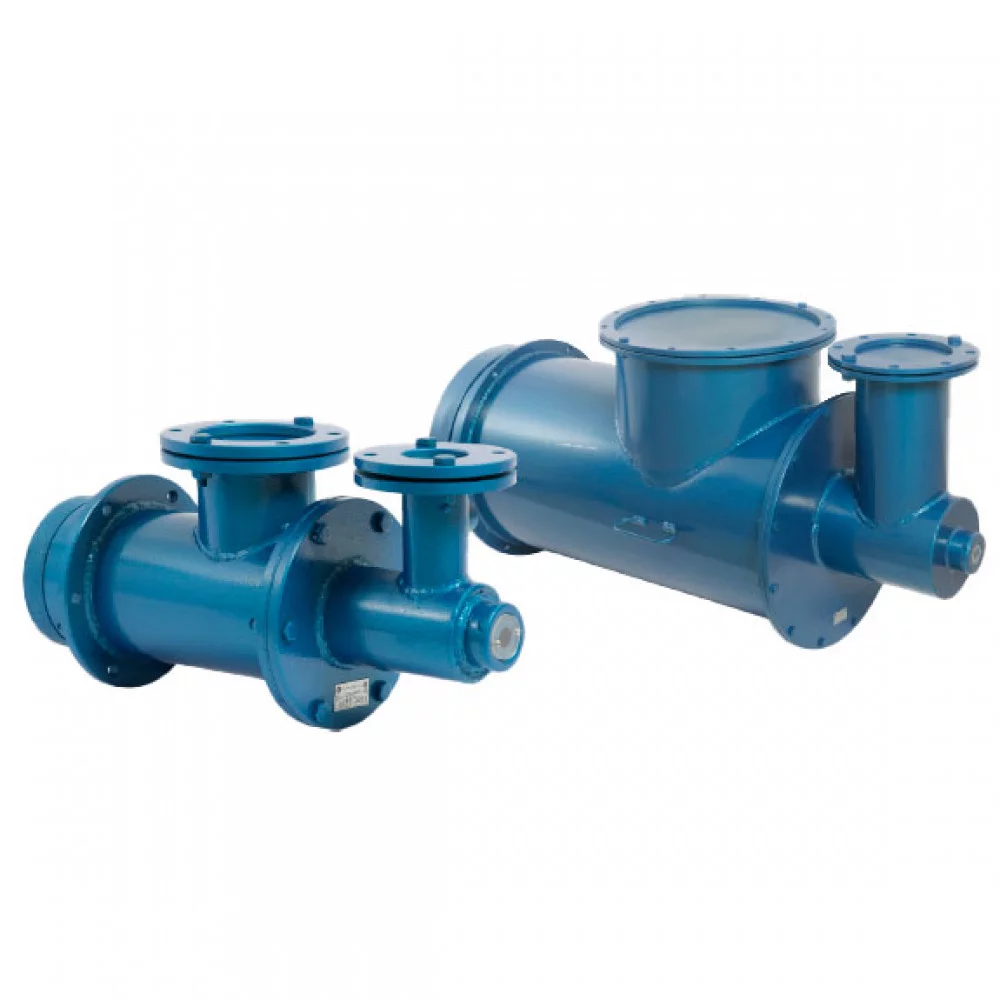

Горелка газовая вихревая низкого и среднего давления ГГВГорелка газовая вихревая ГГВ с принудительной подачей воздуха предназначена для сжигания природного газа в топках паровых и водогрейных котлов, печей, сушильных камер Технические характеристики ГГВ-10 ГГВ-25 ГГВ-50 ГГВ-75 ГГВ-100 ГГВ-150 ГГВ-200 ГГВ-350 ГГВ-500 ГГВ-750 Рабочая среда Природный газ по ГОСТ 5542-87 Давление перед горелкой. кПа низкое 2 2 2 2 2 2 2 2 2 2 среднее 30 30 30 30 30 30 30 30 30 30 Номинальная тепловая мощность (предельные отклонения от +10% до -5%), МВт 0,12 (0,1) 0,29 (0,25) 0,59 (0,5) 0,87 (0,75) 1,16 (1,0) 1,74 (1,5) 2,32 (2,0) 4,06 (3,5) 5,8 (5,0) 8,66 (7,5) Коффициент рабочего регулирования, не менее 4 Расход газа ,м3/ч 11,7 29,8 59,6 87,9 117,3 175,9 234,5 410,4 586,3 930,6 Длина факела, мм 140 280 450 570 800 1060 1350 1600 1700 3500 Габаритные размеры, мм, не более длина 315 514 525 603 638 725 755 930 1135 1270 вылет патрубков от оси горелки 100 150 145 170 190 200 220 306 325 360 Масса, кг, не более 4,3 18,5 20 26,5 32 38 52 73 95 108 Присоединение горелки фланцевое Корпус горелки стальной сварной
