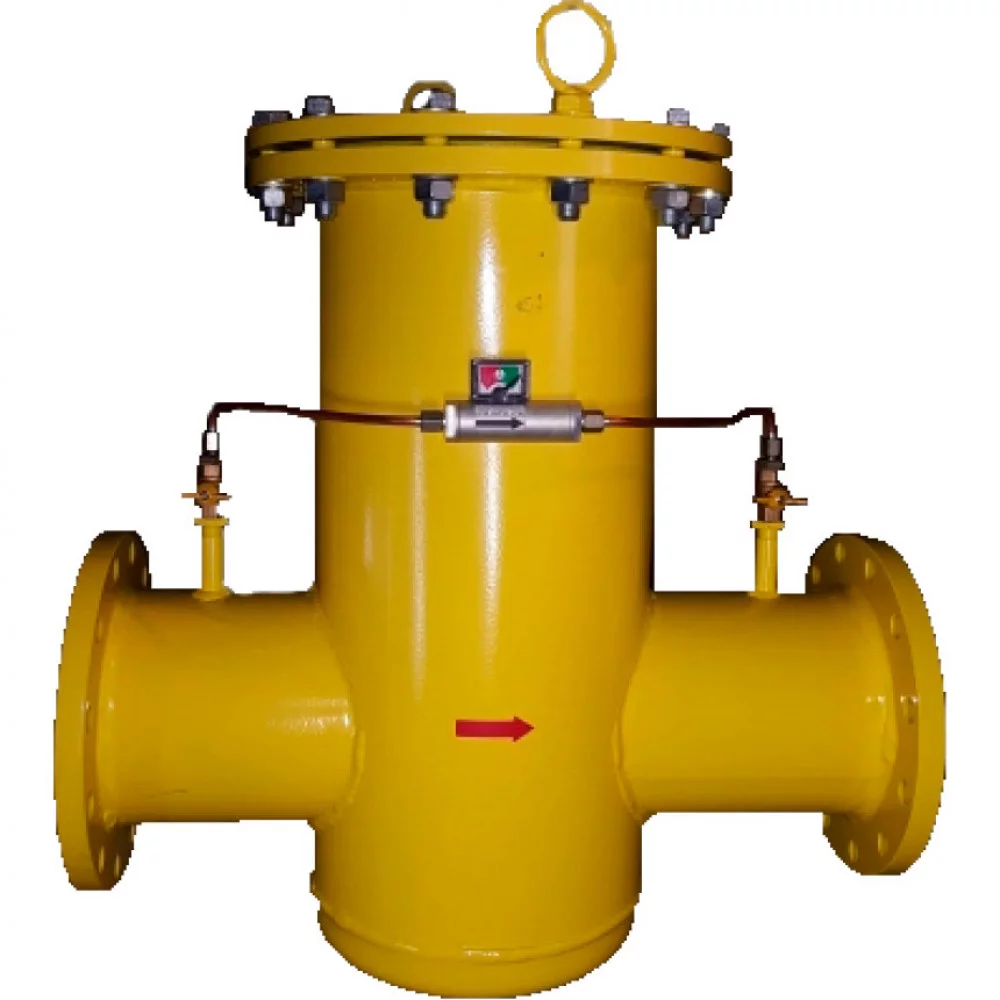

Фильтры газа ФГ предназначены для очистки природного газа, воздуха и других неагрессивных газов от механических примесей в системах газоснабжения при рабочей температуре очищаемого газа — от минус 300С до плюс 400С. Условия эксплуатации фильтра соответствуют исполнению УХЛ 2 ГОСТ 15150-69, с температурой окружающего воздуха от минус 400С до плюс 450С. Область применения фильтров — установка на газопроводы перед измерительными приборами, запорно-регулирующей арматурой, газогорелочными устройствами котлов и другими газоснабжающими установками для повышения надежности и долговечности работы оборудования. Параметры изделия Значение для исполнения фильтра ФГ-50/50 ФГ-80/80 ФГ-100/100 ФГ-150/150 ФГ-200/200 Диаметр условного прохода, Ду, мм 50 80 100 150 200 Максимальное рабочее давление, МПа, (кгс/см2) 1,6 (16) Пропускная способность при 1,6 МПа, м3/ч 6000 10000 16000 26000 32000 Допустимый перепад давления, кПа 10 Присоединение фланцевое Габаритные размеры, мм, не более: строительная длина ширина высота 385 180 348 410 220 510 410 220 510 620 275 670 770 325 810 Масса, кг 25 50 55 85 125
