Описание

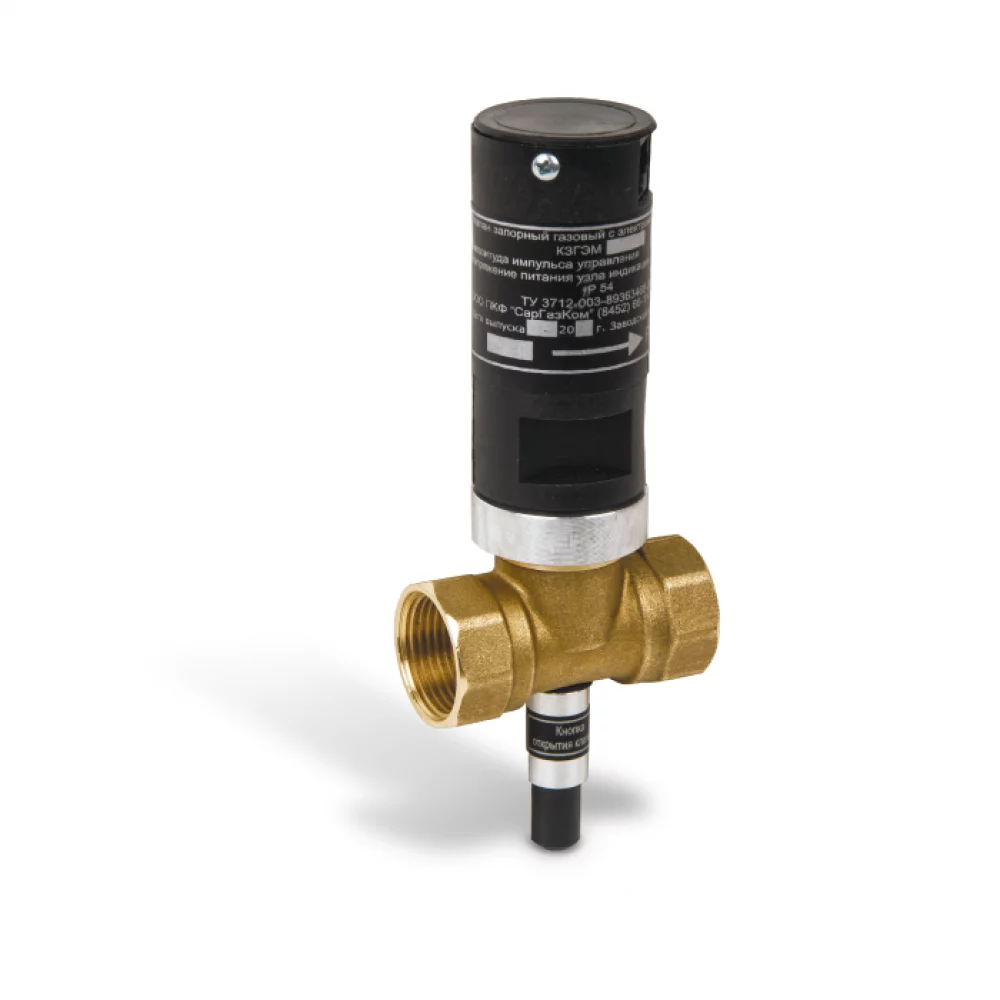

Клапан газовый КЗГЭМ предназначен для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой в виде природного газа или воздуха с давлением до 0,3 МПа (до 3,0 кгс/см2).Взвод клапана запорного газового электромагнитного КЗГЭМ-У осуществляется вручную. В составе устройства имеется датчик состояния (типа «открыт/закрыт»).Основные технические данные газовых клапанов КЗГЭМ: Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В.; Диапазон условного давления: для запорных элементов НД: до 0,1 (1) МПа (кгс/см2);для запорных элементов СД: до 0,4 (4) МПа (кгс/см2); Время срабатывания: не более 1 с.; Класс герметичности затвора: А.Клапан устанавливается на горизонтальном участке трубы.Технические данные: Характеристика КЗГЭМ-У25НД (СД) КЗГЭМ-У32НД (СД) КЗГЭМ-У40НД (СД) КЗГЭМ-У50НД (СД) Условный проход, мм 25 32 40 50 Габаритные размеры, мм, не более 70x45x160 72x55x190 89x60x200 94x70x220/240x160x223 Масса, кг неболее 0,9 неболее 1,4 неболее 1,5 неболее 2,0 Способ присоединения ктрубопроводу муфтовый муфтовый муфтовый муфтовый/фланцевый Вид корпуса литой литой литой литой/сварной Характеристика КЗГЭМ-У65НД (СД) КЗГЭМ-У80НД (СД) КЗГЭМ-У100НД (СД) КЗГЭМ-У150НД (СД) Условный проход, мм 65 80 100 150 Габаритные размеры, мм, не более 236x180x273 227x195x275 267х215х300 367х290х355 Масса, кг неболее 9,0 неболее 9,5 неболее 13,0 неболее 25,0 Способ присоединения ктрубопроводу фланцевый фланцевый фланцевый фланцевый Вид корпуса сварной сварной сварной сварной
