Описание

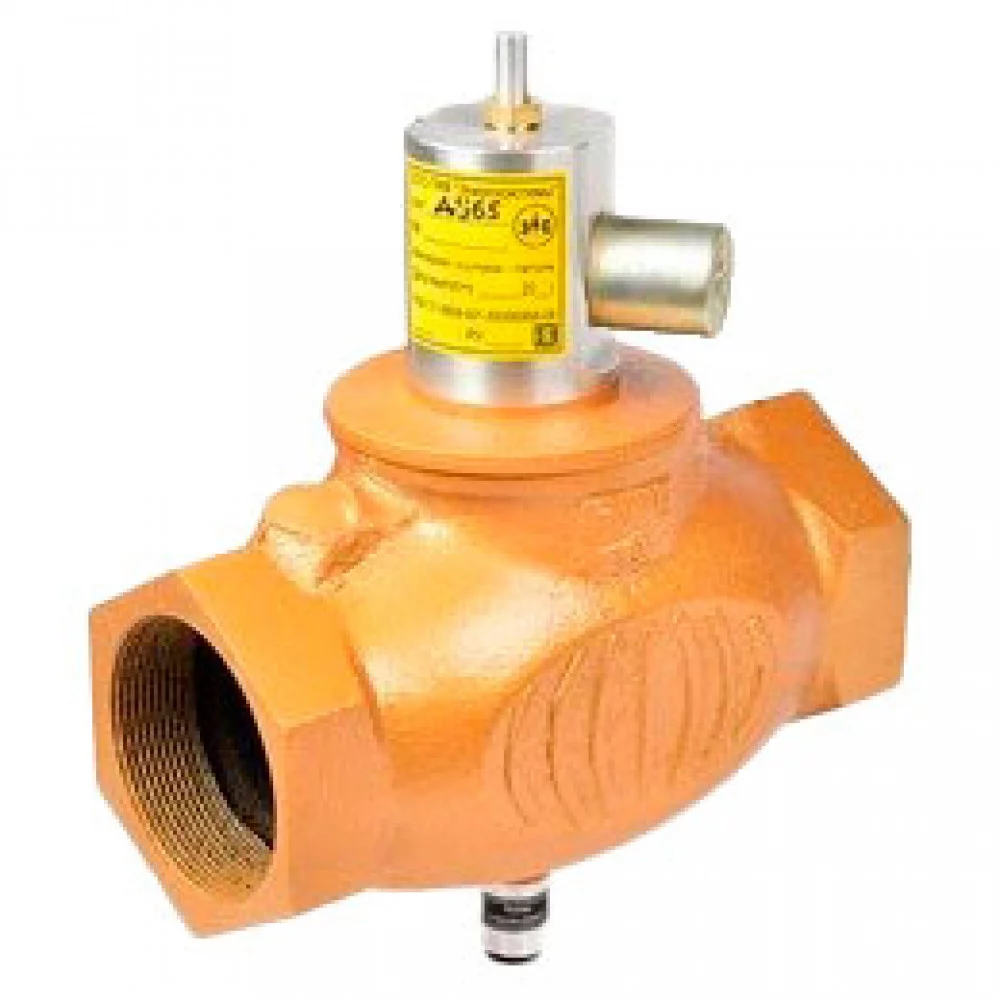

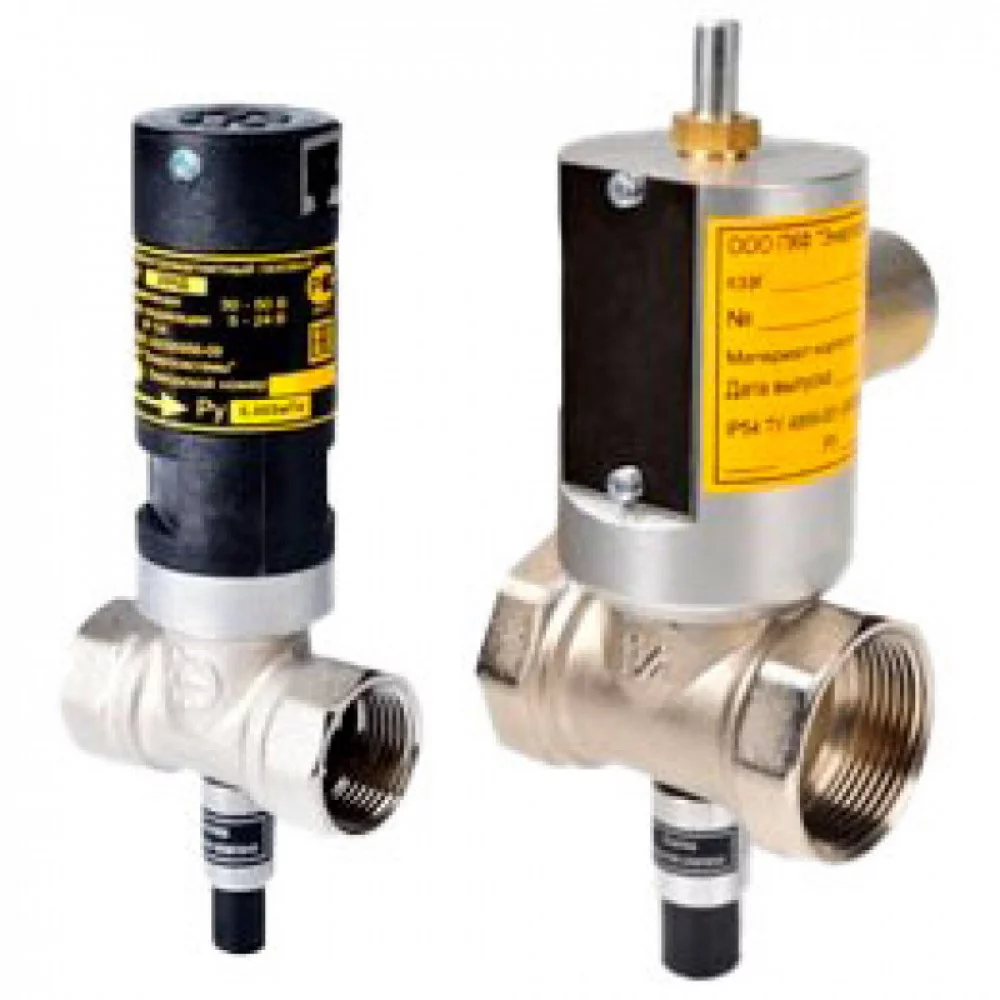

Предназначение электромагнитного клапанаКлапан запорный электромагнитный газовый тип КЗЭГ предназначен для перекрытия газовой магистрали и прекращения подачи газа к газоиспользующему оборудованию в случае аварии в помещении котельной. Клапан типа КЗЭГ предназначен для установки на газопроводах горючего газа.Функции электромагнитного клапана Надежное перекрытие газопровода в случае аварии; Выдача сигнала на управляющее оборудование о положении клапана по типу «открыт/закрыт».*При проектировании важно указать Диапазон условного давления на клапане: НД — до 0,005 МПа (0,05 кгс/см2); СД — до 0,3 МПа (3 кгс/см2) Если клапан КЗЭГ необходимо установить на вертикальный участок газопровода, необходимо к марке клапана добавить «У» (универсальный). Устанавливать на вертикальный участок газопровода можно клапаны низкого давления НД, до диаметра 50 мм включительно. Амплитуда импульса управляющего сигнала на закрытие клапана, В: 30 — 50; Класс герметичности затвора: А.Технические характеристики Марка клапана Условный проход, мм Габаритные размеры, мм Масса, кг Тип присоединения Корпус клапана КЗЭГ-15НД 15 54х26х149 0,75 муфтовый литой КЗЭГ-20НД 20 61х32х154 0,8 муфтовый литой КЗЭГ-25НД (СД) 25 76х39х161 0,8 муфтовый литой КЗЭГ-32НД (СД) 32 76х50х166 1,2 муфтовый литой КЗЭГ-40НД (СД) 40 83х58х178 1,5 муфтовый литой КЗЭГ-50НД (СД) 50 97х69х188 2,0 муфтовый литой КЗЭГ-65НД (СД) 65 210х90х280 7,0 муфтовый литой
