Описание

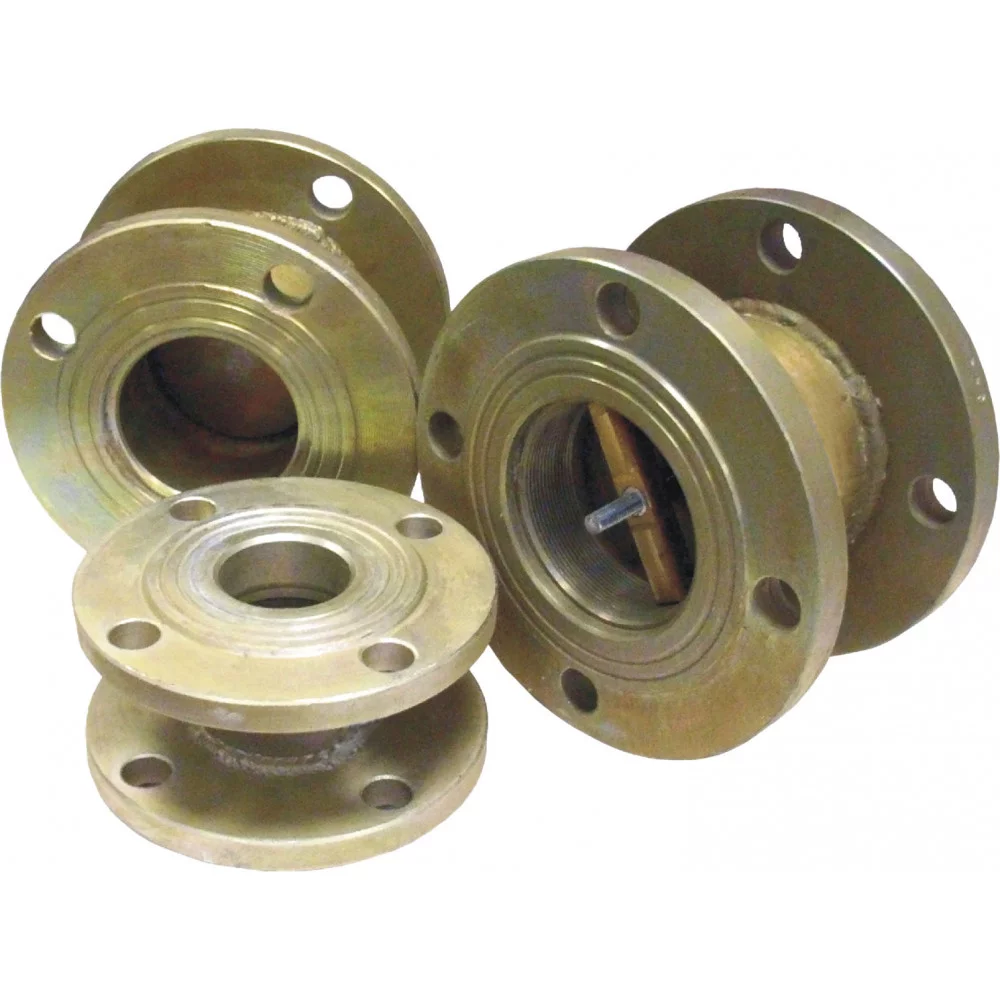

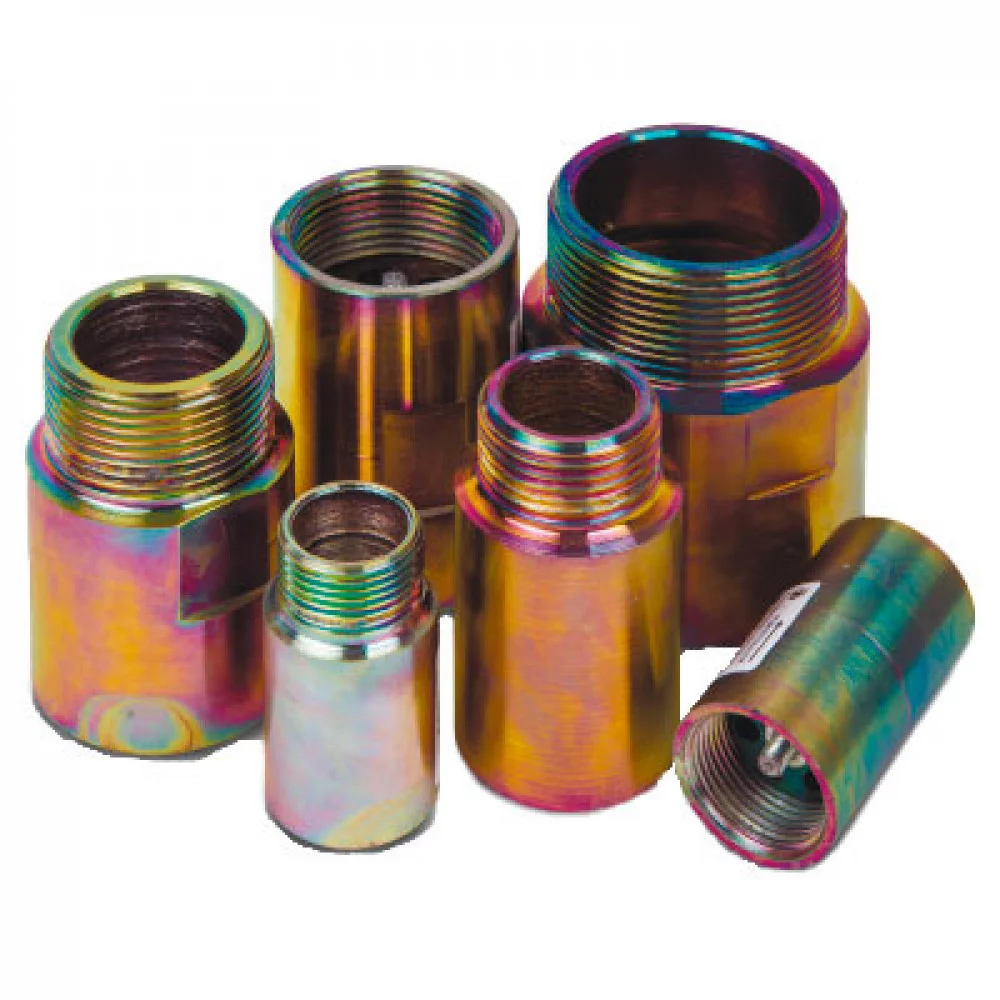

Клапаны термозапорные КТЗ предназначены для перекрытия трубопровода с газом в случае пожара в помещении где расположено устройство потребляющее природный газ, тем самым уменьшают ущерб от огненной стихии и предохраняют помещение от возможного взрыва.Термозапорный клапан КТЗ состоит из корпуса, внутри которого установлен запорный элемент, удерживаемый в открытом состоянии упором с легкоплавкой вставкой. При достижении температуры клапана КТЗ в 80 C-100 C легкоплавкая вставка плавится, запорный элемент высвобождается и герметично перекрывает поток газа. Термозапорный клапан является устройством разового срабатывания многократного использования.ВАРИАНТЫ ИСПОЛНЕНИЯ:С внутренней резьбой на вход и внешней на выход (внутр./наруж.) (00)С внутренней резьбой на вход и на выход (внутр./внутр.) (01)С фланцевым присоединением (02)ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ КЛАПАНОВ КТЗ:Необходимо устанавливать только внутри помещений.Является первым устройством, которое необходимо установить перед запорным краном на трубопроводе при входе трубопровода в помещение.Установка клапана происходит строго по направлению потока газа в трубопроводе в соответствии с указателем на корпусе.Не допускается установка в помещениях, с температурой окружающей среды, достигающей 52-55 C.Муфтовое исполнение Наименование Ду, мм Рраб., МПа Присоединение Масса, кг КТЗ-001-15-00 (внутр/наруж) 15 0,6 G1/2 0,13 КТЗ-001-15-01 (внутр/наруж) 0,14 КТЗ-001-20-00 (внутр/наруж) 20 0,6 G3/4 0,2 КТЗ-001-20-01 (внутр/наруж) 0,24 КТЗ-001-25-00 (внутр/наруж) 25 0,6 G1 0,32 КТЗ-001-25-01 (внутр/наруж) 0,34 КТЗ-001-32-00 (внутр/наруж) 32 0,6 G1 1/2 0,43 КТЗ-001-32-01 (внутр/наруж) 0,48 КТЗ-001-40-00 (внутр/наруж) 40 0,6 G1 1/2 0,75 КТЗ-001-40-01 (внутр/наруж) 0,76 КТЗ-001-50-00 (внутр/наруж) 50 0,6 G2 1,45 КТЗ-001-50-01 (внутр/наруж) 2,15 Фланцевое исполнение Наименование Ду, мм Рраб., МПа Присоединение Масса, кг КТЗ-001-50-02 50 1,6 фланцевое 6 КТЗ-001-65-02 65 9 КТЗ-001-80-02 80 11 КТЗ-001-100-02 100 14 КТЗ-001-150-02 150 24 КТЗ-001-200-02 200 40
