Описание

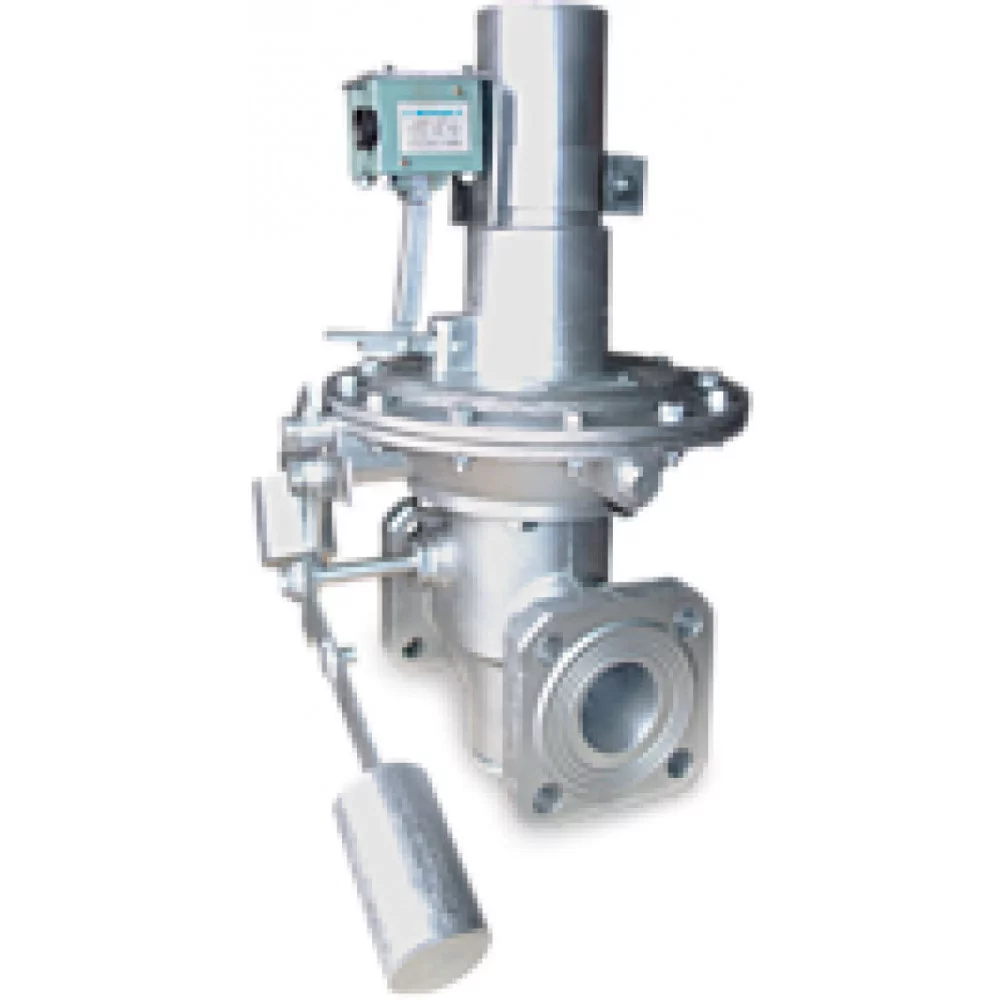

Клапаны предохранительные запорные электромагнитные ПКНЭ и ПКВЭ являются полуавтоматическими запорными устройствами, предназначенными для герметичного перекрытия подачи неагрессивных углеводородных газов.Клапаны автоматически закрываются при выходе контролируемого давления за установленные верхний и нижний пределы, а так же в системах автоматического управления газоиспользующими устройствами при отключении напряжения на электромагните. Открытие клапанов производится вручную. Произвольное открытие клапанов исключено.Условия эксплуатации клапанов должны соответствовать климатическому исполнению У2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 450 С. Клапаны разрешается устанавливать не во взрывоопасных помещениях.Клапаны изготавливаются с условным проходом Ду 50, 100 и 200 низкого ПКНЭ или высокого ПКВЭ контролируемого давления. ТУ 28.14.11-001-462235091-2020Технические характеристики Наименование ПКНЭ-50 ПКВЭ-50 ПКНЭ-100 ПКВЭ-100 ПКНЭ-200 ПКВЭ-200 Рабочее давление, МПа 1,2 1,2 1,2 1,2 1,2 1,2 Условный проход, мм 50 50 100 100 200 200 Пределы контролируемого давления, МПа 0,0003-0,003 0,002-0,06 0,003-0,03 0,03-0,6 0,0003-0,003 0,002-0,06 0,003-0,03 0,03-0,6 0,0003-0,003 0,002-0,06 0,003-0,03 0,03-0,6 Напряжение, В 220 220 220 220 220 220 Частота, Вт 50 50 50 50 50 50 Тип присоединения фланцевый фланцевый фланцевый фланцевый фланцевый фланцевый Строительная длина, мм. 230 1,5 230 1,5 350 2,0 350 2,0 600 3,5 600 3,5 Габаритные размеры, ДхШхВ, мм. 390х310х248 390х310х248 425х320х580 425х320х580 600х390х812 600х390х812 Масса, кг 15 15 25 25 75 75
