Описание

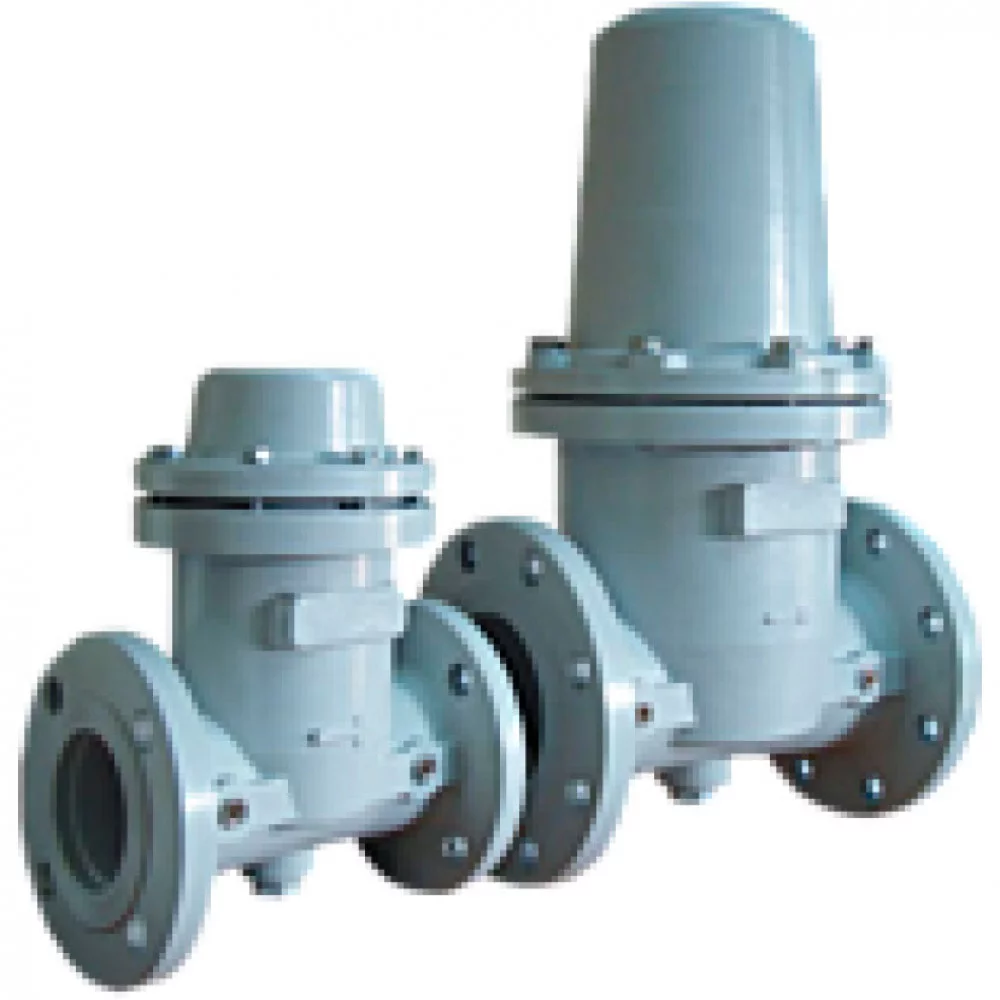

Фильтры газа ФГ-1,6, Ду 50, 80 (фильтры) предназначены для очистки от механических частиц природного газа,а также воздуха, азота и других неагрессивных газов при рабочей температуре очищаемых газов от —40 до +70 С и температуре окружающей среды от —40 до +45 С и применяются для установки на газопроводах перед измерительными приборами, запорно-регулирующей арматурой, газогорелочными устройствами котлов и других газосжигающих установок для повышения надёжности и долговечности работы оборудования. Фильтр может быть установлен в трубопровод, как в горизонтальном положении, так и в вертикальном положении. Направления потока газа в газопроводе должно совпадать с направлением указанным стрелкой на корпусе фильтра.Фильтрующий элемент: сетка металлическая, нержавеющая, с ячейкой 0,08 мм (80 мкм); бумажно-целлюлозное полотно с фильтрацией 0,005 мм (5 мкм). Параметры изделия Значение для исполнения фильтра ФГ-1,6-50(В*) ФГ-1,6-80(В*) ФГ-1,6-100(В*) Диаметр условного прохода, Ду, мм 50 80 100 Максимальное рабочее давление, МПа, (кгс/см2) 1,6 (16) Пропускная способность при 1,6 МПа, м3/ч 3200 (2700) 7650 (6500) 11850 (10900) Тип фильтрующего элемента - сетка нерж. 0,08 мм (80 мкм) - бум.-целлюл. Материал 0,005 мм (5 мкм) Допустимый перепад давления, кПа 5 (10) Присоединение фланцевое Габаритные размеры, мм, не более: строительная длина ширина высота 210 160 290 270 210 490 320 244 580 Масса, кг 8 13 18
